Обжим сетевого кабеля с инструментами и без

3 012
Сетевой кабель для интернета или создания локальной домашней сети необходимо обжать и вставить в разъем. Такие услуги предлагают компьютерные мастера. Но процесс этот можно выполнить и самостоятельно, так как ничего сложного в нем нет.
схемы обжима
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Цветовые схемы обжима (распиновки) кабеля витых пар в вилке RJ-45


Что соединяется таким способом?

Выбор схемы обжатия зависит от того, что будет соединено по будущему кабелю. Есть два вида обжатия – прямое и перекрестное. При первом в обоих концах жилы располагаются одинаково, при втором – различно. Прямое соединение оптимально для того, чтобы соединить компьютер с роутером.

Схема обжима
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема обжима номер 1

Перекрестная обжимка кабеля осуществляется, когда соединяются два компьютера, компьютер и телевизор, два роутера и т.п. При соединении их через прямую обжимку, сеть работать не будет.

обжим 2
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема обжима номер 2


Инструменты и материалы, необходимые чтобы обжать сетевой кабель

Чтобы обжимка витой пары могла быть осуществлена, потребуется сама витая пара. Она представляет собой группу тонких жил, имеющих отдельную изоляцию. Все они объединены под одной общей изоляцией. В зависимости от типа, их может быть 4 или 8. Они имеют различные цвета оплеток, по 2 провода каждого цвета.

Витая пара
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Витая пара

Специальные клещи для работы необходимы. Стоят не дорого (около 300 – 400 рублей), но продаются не везде и не у всех есть под рукой. Может быть осуществлена распиновка интернет кабеля и без них, с применением отвертки и ножа, но тогда велик риск повредить проводники или контакты. Новичкам лучше приобрести клещи. Имеет следующие зоны:

    1. Ножи для обрезки проводов у рукоятки;
    2. Там же, выемка для зачистки изоляции;
    3. Гнездо для обжима телефонного кабеля 6 Р;
    4. Гнездо для сетевого — 8 Р.Д

клещи
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
клещи для обжима

Разъем для подключения или коннектор потребуется для непосредственного подключения к роутеру, телевизору или компьютеру. Представляет собой пластиковый корпус с контактами и креплениями, в которые вставляются жилы. Традиционно имеет 8 входов под жилы, но успешно используется и при подключении четырехжильной витой пары. Нужно только знать, как правильно располагать проводники.

Разъем для подключения
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Разъем для подключения


Процесс обжатия сетевого кабеля

Витые пары могут иметь 8 или 4 жилы. Процесс обжима не отличается. Чтобы провести обжатие витой пары, где 8 проводов, понадобится специальный инструмент – кримпер. Он представляет собой клещи с несколькими рабочими зонами. Осуществить процесс без него невозможно.

Чтобы обжать кабель для интернета, отрежьте его часть необходимой длины. Срез сделайте под прямым углом. Теперь снимите общую изоляционную оболочку с обоих концов отрезка. Зачистить нужно участок 3 – 3,5 см длиной. Восемь тонких проводов должны остаться в изоляции! Теперь переходите собственно к обжиму:

    1. Определите, какая схема обжима витой пары, где 8 проводов, Вам подойдет. При обжиме прямого соединения, с обоих концов это делается одинаково. При кроссовом – различно;

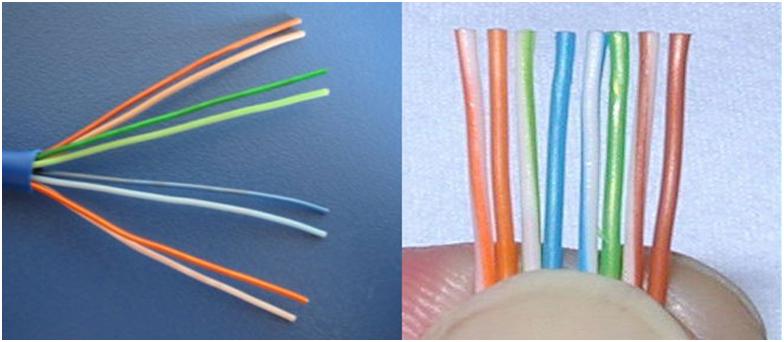

    2. Рассортируйте провода в соответствии с выбранной схемой. Расплетите их разложите правильно. Прижимайте их плотно друг к друг;
    3. Обрежьте края крипером под прямым углом, оставив 1, 5 см снаружи общей изоляции;

работа с витой парой
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Процесс обжатия витой пары

    1. Наденьте на концы разъемы, следя, чтобы все жилы оказались на своих местах и не перепутались. Проталкивайте их до упора, чтобы их концы уперлись в стенку коннектора. Правильно располагать разъем так, чтобы часть общей изоляции оказалась в его корпусе для надежности. Если так не выходит, то выньте жилы и срежьте лишнее;

расположение
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Правильное расположение проводников в коннекторе

    1. Теперь нужно закрепить проводники в пластике. Возьмите инструмент для обжима витой пары кримпер и расположите коннектор в соответствующее окно. Плавно и медленно сдвиньте ручки до упора.

схема
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Обжим с помощью отвертки

Если клещи для обжима отсутствуют, а провести работу необходимо, в исключительном случае может быть применена отвертка. Надавливайте ею поочередно на каждый проводник так, чтобы он врезался в проводник. После того, как проделаете это со всеми 8-ю контактами, надавите на центральную поперечную часть, надежно закрепив все в коннекторе. Делайте это осторожно, так как можно повредить провода или коннектор.

Если необходима обжимка витой пары с 4-мя жилами, то алгоритм работ останется тем же. Но отличается схема соединения.

маложильный провод
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема обжима 4-жильного провода

Коннектор используется тот же, но подключать к нему проводники придется иначе. После выбора схемы подключения и зачистки изоляции, переходите к тому, чтобы обжать сетевой кабель.

  1. Распутайте жилы;
  2. Выложите вплотную друг к другу по цветовой схеме;
  3. Разместите первую пару в каналы 1 и 2;
  4. Вторую пару разместите в каналах 3 и 6;
  5. Аналогично поступите на втором конце кабеля.

Обжим коннектора
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Обжим коннектора

Затем проведите обжим коннектора, используя специальный кримпер или же отвертку, как было описано выше. Теперь готов сетевой провод и можно соединять устройства.

ПОСМОТРЕТЬ ВИДЕО

Теперь вы знаете, как обжать сетевой кабель. Задавайте вопросы специалистам.
